pliance® 의자 체압(압력) 분포 측정 시스템

사무용·연구용 의자 좌면·등받이 압력 분포 및 착좌 힘 분석

pliance® 시스템은 의자 시트와 등받이에서 발생하는

실시간 체압(압력) 분포, 착좌 시 힘의 변화, 무게 중심 이동을 정밀하게 측정하는 정전용량(capacitive) 방식 압력 분포 측정 솔루션입니다.

사무환경, 홈오피스, 연구·개발(R&D) 및 인체공학(Ergonomics) 평가를 위한 표준적인 체압 분석 도구로 활용됩니다.

제품 개요

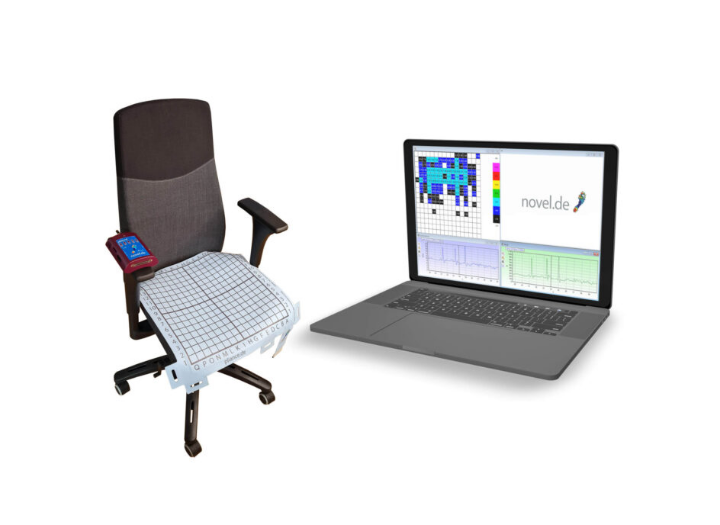

pliance® 의자 압력 분포 측정 시스템은 좌면(Seat Pan)과 등받이(Back Rest)의 체압 분포를 동시에 측정할 수 있는 유연한 매트형 센서 기반 솔루션입니다.

착좌 시 발생하는 힘의 변화, 체중 이동, 압력 집중 구간을 정량화하여 의자 설계 개선, 인체공학적 평가, 근골격계 부담 분석에 활용할 수 있습니다.

• 실시간 체압(압력) 분포 및 착좌 힘 변화 측정
• 좌면·등받이 동시 측정 가능
• 블루투스 무선 방식으로 움직임 중 측정 지원
• 인체 곡면에 적합한 탄성·신축성 센서 구조
• 세계 유수 연구기관 및 논문에 활용된 검증된 기술

센서 기술 (Capacitive Pressure Sensor)

pliance® 시스템은 정전용량(capacitive) 방식의 압력 분포 센서를 사용하여, 좌면 및 등받이에서 발생하는 미세한 압력 변화를 정확하게 측정합니다.

각 센서는 독립적으로 보정(Calibration)되며, 우수한 복원력과 재현성(±5% ZAS 이하)을 제공합니다.
낮은 히스테리시스 특성으로 반복 측정 시에도 신뢰성 있는 데이터를 확보할 수 있습니다.

• 정밀한 capacitive 압력 센서 구조
• 각 센서 개별 Calibration 적용
• 반복 복원력 우수 (5% 이하)
• 히스테리시스, 온도 영향 최소화 설계
• 의자·휠체어 등 곡면 구조에 최적화

시스템 구성

1) 압력 센서 매트
• 좌면 또는 등받이 적용 가능
• 다양한 사이즈, 센서 밀도, 압력 범위 제공

2) pliance 분석기(Analyser)
• 최대 2,048 센서까지 확장 가능
• Bluetooth, USB, SD 카드 기반 데이터 수집
• 비디오, 외부 측정 시스템과 동기화 지원

3) trublu 캘리브레이션 장치
• 균일한 공기압 기반 개별 센서 보정
• 장기 측정 신뢰성 확보

4) 분석 소프트웨어 (Windows)
• 실시간 표시 및 데이터 저장
• SQL 데이터베이스 연동 가능

분석 소프트웨어 & Multimask 분석

pliance® 소프트웨어는 사용이 매우 간편한 인터페이스를 제공하며, Multimask 프로그램을 통해 다양한 분석 방법을 지원합니다.

• 2D / 3D / 등압선(isobar) 압력 시각화
• 영역별(ROI) 압력 및 시간 분석
• 좌·우 비대칭, 체중 이동 평가
• 실시간 저장 및 장시간 측정 가능
• HTML 리포트 생성 및 데이터 공유
